Analoge und digitale Signale

Diese beiden Signalarten sind in der Informatik wohl in folgenden Bereichen am bekanntesten:

• Modem: Analogmoden, ISDN-Modem
• Musik: Analoge Schallplatte, Digitale CD

Analoges Signal

Analog kommt aus dem Griechischen und bedeutet soviel wie ähnlich, gleichartig. Die menschliche Stimme ist ein analoges Signal. Sie besteht aus Frequenzen mit endlos vielen Zuständen. Würde man eine Stimme bildlich zeichnen, so erhielte man eine Unmenge ungleichförmiger Sinuskurven.

Ein analoges Signal verändert sich kontinuierlich. Zum Beispiel während der Zeit oder mit dem Ort. Eine Schallwelle, welche sich von einem Lautsprecher ausbreitet verändert sich sowohl in der Zeit als auch mit dem Ort welche sie erreicht.

Analoge Signale sind unendlich viele Werte in einem vorgegebenen Bereich.

• Sind leicht mit der Aussenwelt verbindbar
• es gibt keine Bedeutende Verzögerung bei der Ausarbeitung der Signale
• da viele Naturphänomene analoge Charakteristiken haben ,eignen sich die analogen Signale besonders
• Geräte, die mit analogen Techniken realisiert wurden, sind gekennzeichnet durch niedrie Kosten und durch Einfachheit.

Digitale Signale

Digital kommt aus dem Lateinischen und heisst: "Mit dem Finger" (So zählen manche auch heute noch). oder eben Ziffernmässig. Und damit sind Zahlen gemeint. Digital bedeutet: In ein Zahlen-Raster gebracht.

Digitale Signale sind genau definierte Zustände. Zum Beispiel kennt die Digitaluhr genau 60 Minuten, also 60 klar definierte Zustände von 0 bis 60. Während die analoge Uhr mit ihrem Stundenzeiger innerhalb der gleichen 60 Minuten eine unzählbare Menge unterschiedlicher Zustände annehmen kann.

Digitale Grössen sind physikalische Grössen, die innerhalb eines bestimmten Bereiches nur diskrete Werte annehmen können.

• sind weniger von den Geräuschen beeinflussbar als analoge Signale
• sind sehrflexibel, da sie von einem Rechner ausgearbeitet werden. Man kann sie modifizieren, indem man das Ausarbeitungsprogramm verändert.
• DIe Systeme für die Ausarbeitung dieser Signale sind flexibler als jene für analoge Signale und ausserdem ist die Anwendung einfacher.

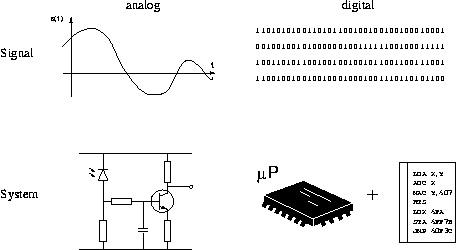

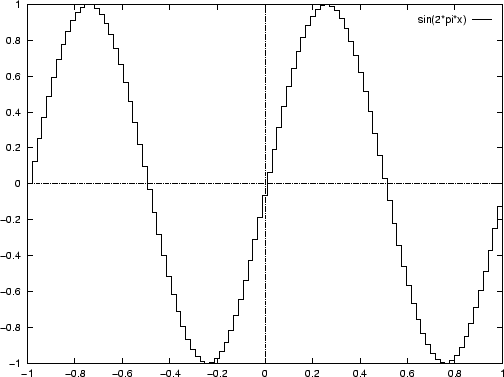

Digitalisierte Analogsignale

Analoge Elektronik

Da sich ein Widerstand mit seiner Temperatur ändert ist die links abgebildete Schaltung eine analoge Schaltung. Je mehr sich die Widerstände aufheizen um so weniger Strom fliest um so weniger hell brennen die Lampen.

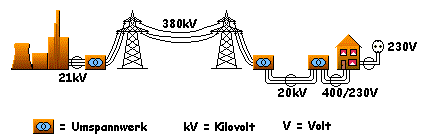

Magnetische Induktion un Umspannwerken. Hier in einem sehr grossen Bereich, könnte aber auch innerhalb eines Computers sein. Je mehr Verbraucher angeschlossen sind um so unterschiedlicher arbeiten die Umspanner.

Digitale Elektronik

	Eine AND-Schaltung. Sind die beiden Signale A UND B gesetzt, so wird auch Q gesetzt sein. Fehlt jedoch eines der beiden Eingangssignale A oder B so ist auch Q nicht gesetzt.
